项目背景

近年来，地震、滑坡等地质灾害时有发生，为了能够提前预防地质灾害的发生，有效减少灾害发生数量和减免人员伤亡与经济损失，迫切需要对滑带土的强度特性与蠕变特性、滑坡形成机理与运动学过程开展深入研究。

系统概述

玖瑞科技研发的功能较全面、适合不同类型土体的多功能环剪试验系统以开展滑坡滑带土强度特性、滑坡形成过程与运动学机制研究。该系统通过测量土壤试样的残余剪切应力来有效预测自然灾害和解决工程技术问题，是玖瑞科技测控技术在岩土与地下工程领域的应用。

关键技术

关键技术之一——速度范围宽、法向压力大

性能参数

1) 法向压力大， 可达3MPa，控制精度高，法向力控制精度为5kPa。能够模拟埋深较大的滑坡试验。

2) 剪切速度范围宽。转速范围：10-5～120rpm。 JH800环剪仪 剪切速度可达3m/s。能够模拟从蠕变到液化的全过程滑坡试验。

3）剪切扭矩大。 可提供30000Nm剪切扭矩。扭矩控制精度高，控制精度为0.25%。

4）可开展极限状态下试验（即 法向力、 转速同时发生的试验条件）。

试验能力

1） 应力模式

2） 应变模式

关键技术之二——密封

密封：能够做到在3MPa高压下不渗不漏。

1) 采用组合密封形式解决了内外圆柱面的密封。

2) 自行研制端面密封结构。

a. 解决了高压下的密封问题；

b. 消除了密封圈随剪切盒转动，造成剪切力忽大忽小，引起的系统误差；

c. 选用合适的密封材料及硬度，以及润滑系统，减小因密封带来的系统误差，提高密封的可靠性及寿命。

d. 避免了因采用传统密封造成土壤进入剪切盒分型面密封槽间隙，从而使分型面间隙越来越大，最终失控漏水，导致试验失败。

3）大型环剪仪的加压块上有导向装置。

4）静态密封采用常规密封圈。

关键技术之三——传感器与信号采集

数据采集：

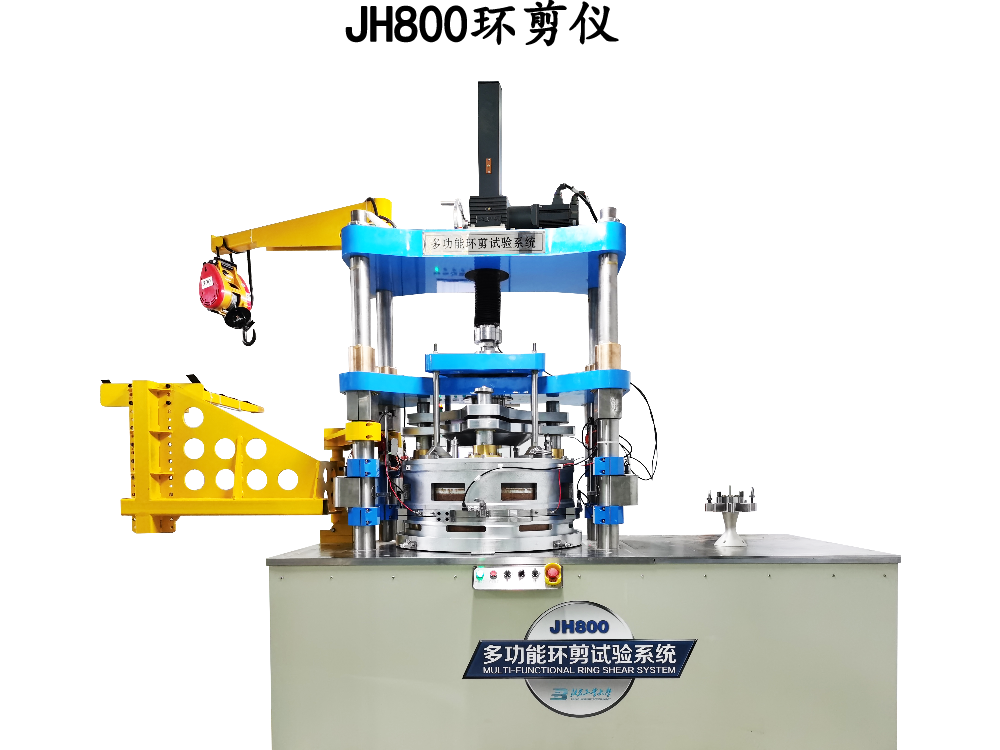

1) 传感器种类多，采样点多。以JH800为例：

a. 孔压传感器6个

b. 温度传感器5组（含环境温度一个采样点）

c. 法向力传感器

d. 摩擦力传感器

e. 位移传感器4个

f. 扭矩传感器

2) 测量位置更近

a. 因结构尺寸原因，常规环剪仪传感器测点位置距剪切面20-30mm;JH系列环剪仪采用特殊结构设计，传感器测点能达到剪切面5mm以内。

b. 设计专用机构，保护传感器的安全。

关键技术之四——超高速环剪

剪切线速度：20m/s，最高线速度：30m/s

关键技术之五——低温剪切

试样剪切温度：-20°C ～ 室温

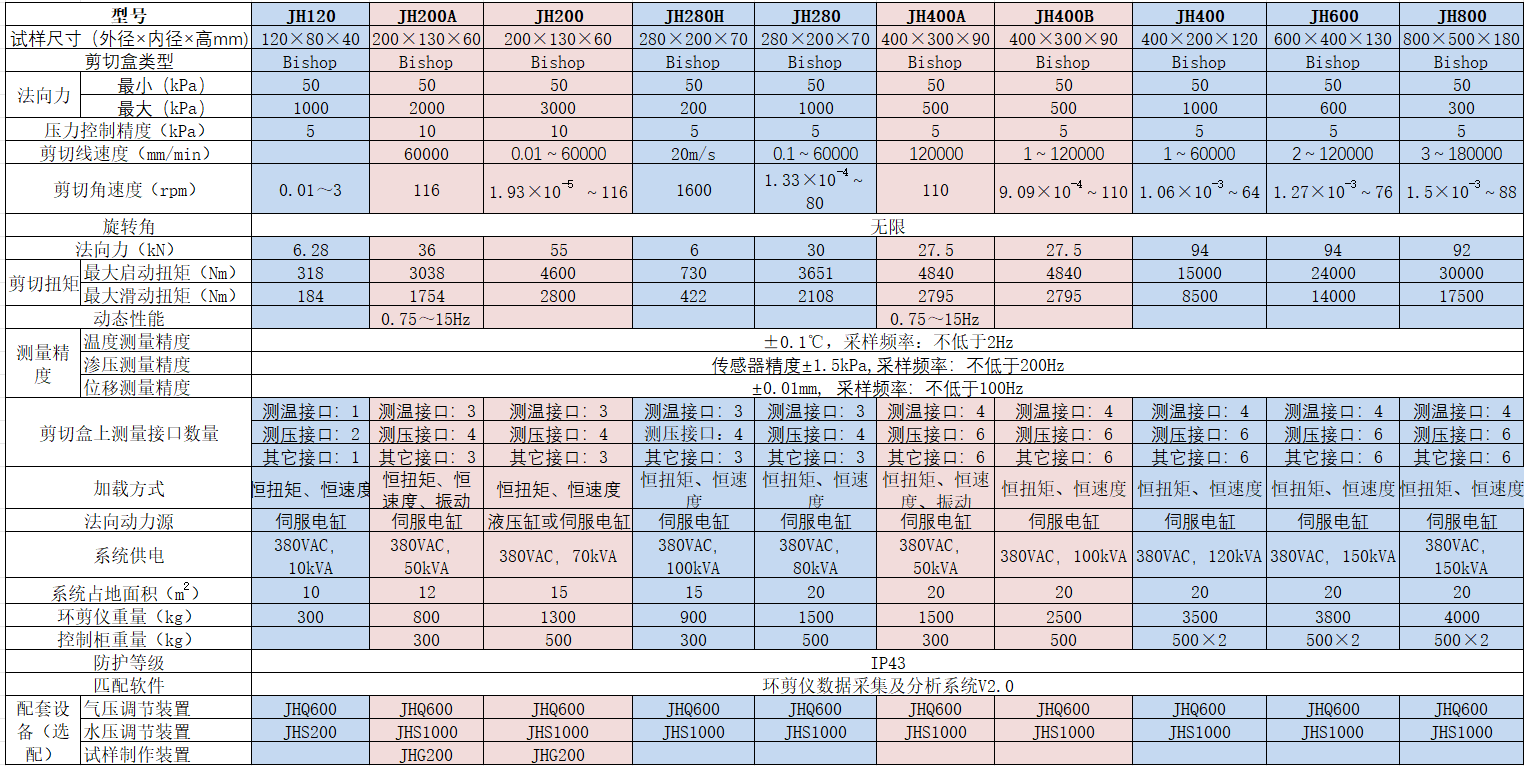

JH系列环剪仪技术指标
